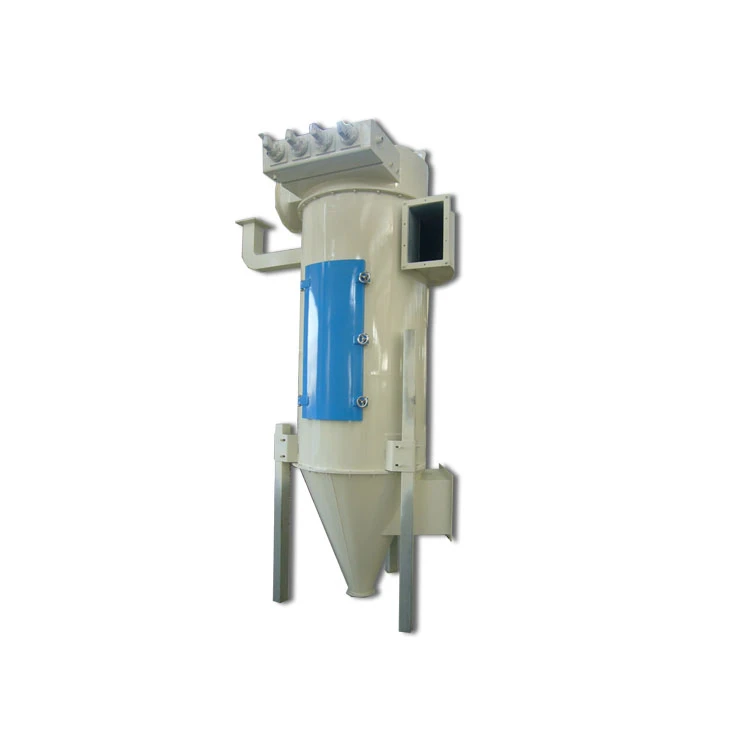

Máy hút bụi TBLMY

Hệ thống hút bụi

TBLMY Bộ lọc bụi bằng tia cao áp

Các tính năng: Với phong bì lọc phẳng, cấu trúc nhỏ gọn và dấu chân nhỏ.

Ứng dụng: Hút bụi trên thiết bị vận chuyển.

Áp suất không khí làm việc: 0. 2-0. 4 MPa

Khu vực lọc (tùy chọn): 5.6m², 10.5m², 17.5m², 25.2m², 36.4m², 53.2m², 75.6m², 109.2m².

Ứng dụng và khả năng thích ứng

Máy hút bụi TBLMy Jet Filter thuộc loại máy hút bụi dạng túi, áp suất thấp, máy hút bụi xung lực, đặc trưng bởi hiệu suất đáng tin cậy, thu gom bụi hiệu quả cao, nồng độ xả thấp, dễ vận hành và bảo trì. Nó được áp dụng để kiểm soát bụi trong các ngành công nghiệp chế biến ngũ cốc và thức ăn chăn nuôi, máy móc, luyện kim, vật liệu xây dựng và xi măng, và làm sạch hoặc tái chế và lọc bụi trong ống dẫn khí nén hoặc ống hút.

Đặc trưng

Sản phẩm này có đặc điểm là bộ hút bụi lốc xoáy. Không khí có chứa bụi đi vào hộp theo phương tiếp tuyến và được ngăn cách bằng cách quay vòng; bụi có kích thước lớn trước hết được lắng xuống, bụi có kích thước nhỏ được lọc qua ống lọc để cải thiện tuổi thọ của ống bọc;

Một cơ chế lắp và tháo nhanh chóng được sản xuất với công nghệ cấp bằng sáng chế cho ống bọc vải có thể áp dụng để cải thiện môi trường hoạt động và hiệu quả công việc;

Van điện từ loại TDFD được sử dụng để dễ dàng lắp và tháo gỡ và vì vậy có thể nhận ra một van điện từ có thể phun nhiều ống bọc cùng một lúc;

Thiết bị điều khiển xung loại TKZM được sử dụng để điều chỉnh đa mạch với khả năng điều chỉnh tốt, độ chính xác và hiệu suất ổn định có thể được thực hiện.

Có cơ chế xả bụi đáy hình nón và đáy phẳng, để tối ưu hóa cơ chế xả bụi với đáy phẳng.

Điện áp đầu vào của van điện từ: DC 24 V, dòng điện: 0. 8 A -1 A, môi trường làm việc: -10 độ -50 độ, độ ẩm tương đối Nhỏ hơn hoặc bằng đến 85 phần trăm, môi trường làm việc: không khí sạch, áp suất làm việc của nguồn không khí: 0. 5 MPa -0. 7Mpa.

Điện áp làm việc của khóa gió phải là AC 380 (1 ± 5 phần trăm) V và vật liệu không được lẫn tạp chất xơ và chất rắn lớn.

Áp suất nguồn không khí để loại bỏ bụi phải là {{0}}. 5 MPa -0. 7MPa, nếu được sử dụng trong trường hợp đặc biệt, áp suất có thể thấp hơn 0,5MPa;

Điện trở của bộ hút bụi: P ＜ 1,2Kpa;

Hiệu quả của bộ hút bụi: η Lớn hơn hoặc bằng 99,5 phần trăm;

Tốc độ lọc không khí: Nhỏ hơn hoặc bằng 4 (m / phút);

Đặc điểm kỹ thuật của ống lọc: Φ140 × 1600, Φ140 × 2000, Φ140 × 2400 (mm)

Nguyên tắc hoạt động và tính năng của các bộ phận chính

Hộp trên

Hộp phía trên là một thành phần để thu thập không khí sạch đã được lọc, được hoàn thiện với một lỗ thoát khí ở phía trên và bao gồm một thiết bị phản lực khí trong đó. Khi mở nắp trên của hộp phía trên, có thể kiểm tra và thay thế thiết bị phun khí (thông thường không cần thiết).

Hộp giữa

Hộp giữa là một bộ phận để lọc không khí có chứa bụi đi vào và cũng để lắng các hạt bụi lớn; đầu trên được kết nối với hộp trên, dưới được kết nối với hộp dưới, và có một thiết bị lọc trong đó. Có một cửa kiểm tra trên hộp, có thể mở ra để kiểm tra và thay thế ống lọc.

Hộp dưới (đáy phẳng —— hộp dưới, đáy hình nón ——bunker)

Hộp dưới là thành phần để xả bụi và được trang bị thiết bị xả bụi trong đó. Phần dưới có lỗ thoát bụi được kết nối với khóa gió. Có một miệng cống ở bên cạnh của hộp dưới và được sử dụng để kiểm tra thiết bị xả bụi và thêm dầu bôi trơn khi mở nó. Bụi được thải qua một boongke hình nón nhờ trọng lực của bụi, để bụi có thể được gom lại dọc theo bề mặt hình nón và thải ra ngoài.

Các thông số kỹ thuật
