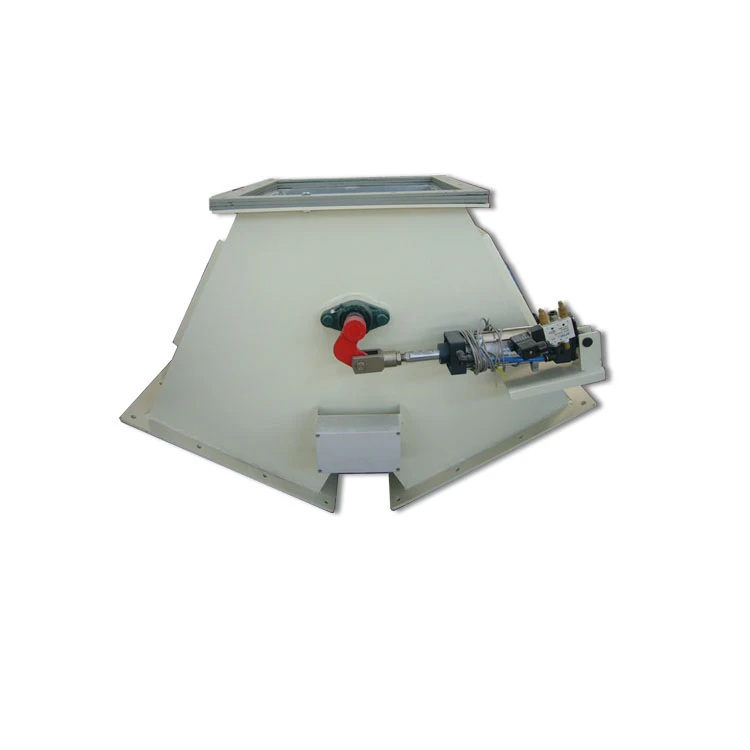

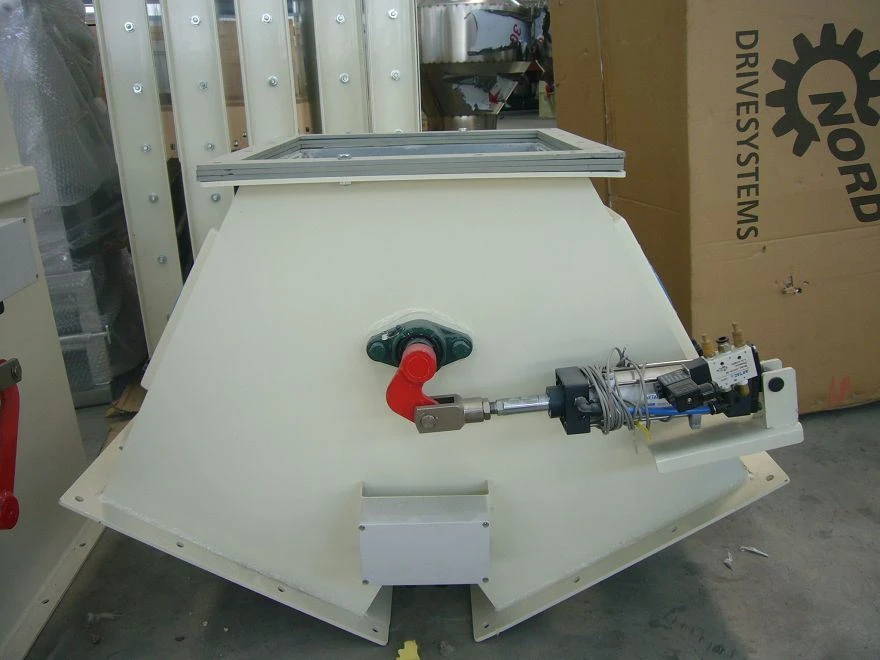

Bộ chuyển hướng kiểu vuông điện TBDD Series
Cấu trúc đơn giản và nhỏ gọn, dễ dàng lắp đặt
Chạy an toàn và đáng tin cậy, bảo trì thấp
Vòi 30 ° và 45 ° có sẵn
Diện tích vòi thay đổi từ 100 * 100 ~ 500 * 500 cm2
Dấu hiệu và mô tả an toàn
Các dấu hiệu an toàn sau đây được dán nhãn trên nhà ở để nhắc nhở khách hàng đảm bảo an toàn cho nhân viên và máy móc khi vận hành, và tất cả các quy tắc hoạt động phải được tuân thủ nghiêm ngặt.
Dấu hiệu an toàn "Cẩn thận với chấn thương từ máy" ở đầu vào và ổ cắm nhắc nhở rằng KHÔNG khởi động máy để vận hành và vận hành trước khi thiết bị được liên kết hoàn toàn với hệ thống.
Thông số kỹ thuật
Khoản | Mô hình xi lanh khí nén | Áp lực làm việc | Công tắc từ tính | Lực đẩy lý thuyết | Căng thẳng lý thuyết | Khả năng |
TBDQ20 * 20/45 ° | DNCB-50-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 30 |
TBDQ20 * 20/30 ° | DNCB-50-200-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 30 |
TBDQ25 * 25/45° | DNCB-50-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 50 |
TBDQ25 * 25/30 ° | DNCB-50-200-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 50 |
TBDQ30 * 30/45 ° | DNCB-50-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 100 |
TBDQ30 * 30/30 ° | DNCB-50-200-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 100 |
TBDQ40 * 40/45 ° | DNCB-63-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1870 | 1682 | 300 |
TBDQ50 * 50 /45 ° | DNCB-63-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1870 | 1682 | 500 |
TBDQ60 * 60/45° | DNCB-63-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1870 | 1682 | 700 |
TBDQ80 * 80/45 ° | DNCB-80-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 3016 | 2721 | 1000 |
Ghi:lực đẩy lý thuyết ở trên và căng thẳng lý thuyết được tính trên áp suất khí quyển là 6 bar.
