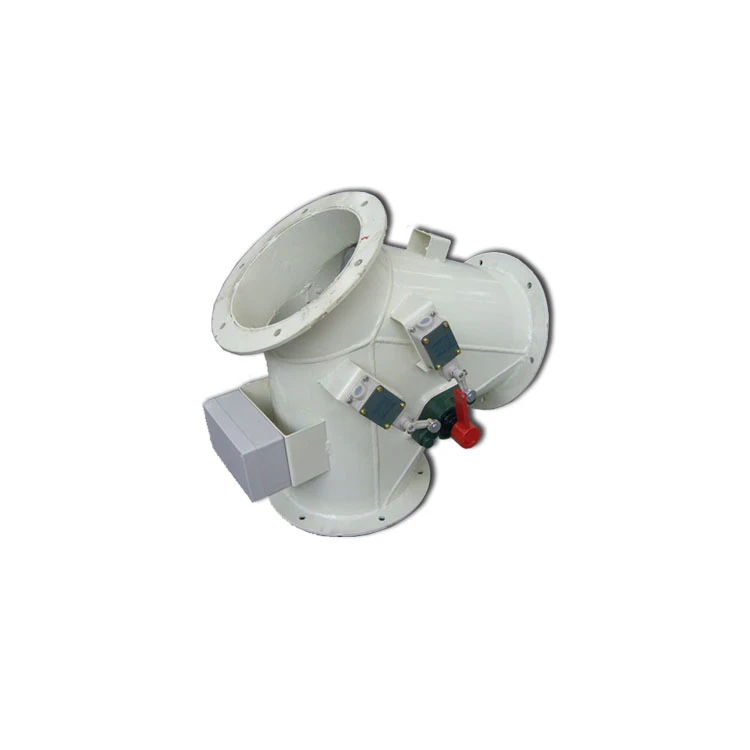

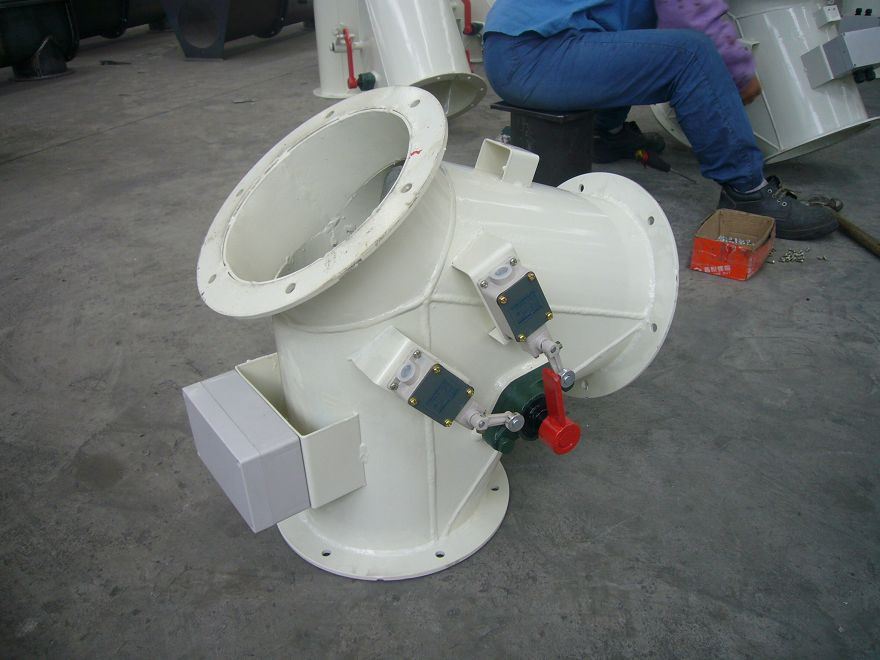

Loại bộ chuyển đổi vuông
Cấu trúc đơn giản và nhỏ gọn, cài đặt dễ dàng
Chạy an toàn và đáng tin cậy, bảo trì thấp
Các vòi 30 độ và 45 độ có sẵn
Diện tích vòi thay đổi từ 100 * 100 ~ 500 * 500 cm2
Thông số kỹ thuật
Mục | Mô hình xi lanh khí nén | Áp lực công việc | Công tắc từ | Lực đẩy lý thuyết | Lý thuyết căng thẳng | Dung tích |
TBDQ20 * 20/45 độ | DNCB -50-250- PPV-A | 0.6-12 | SM 1-8- K2. 5- E | 1178 | 990 | 30 |
TBDQ20 * 20/30 độ | DNCB -50-200- PPV-A | 0.6-12 | SM 1-8- K2. 5- E | 1178 | 990 | 30 |
TBDQ25 * 25/45 độ | DNCB -50-250- PPV-A | 0.6-12 | SM 1-8- K2. 5- E | 1178 | 990 | 50 |
TBDQ25 * 25/30 độ | DNCB -50-200- PPV-A | 0.6-12 | SM 1-8- K2. 5- E | 1178 | 990 | 50 |
TBDQ30 * 30/45 độ | DNCB -50-250- PPV-A | 0.6-12 | SM 1-8- K2. 5- E | 1178 | 990 | 100 |
TBDQ30 * 30/30 độ | DNCB -50-200- PPV-A | 0.6-12 | SM 1-8- K2. 5- E | 1178 | 990 | 100 |
TBDQ40 * 40/45 độ | DNCB -63-250- PPV-A | 0.6-12 | SM 1-8- K2. 5- E | 1870 | 1682 | 300 |
TBDQ50 * 50/45 độ | DNCB -63-250- PPV-A | 0.6-12 | SM 1-8- K2. 5- E | 1870 | 1682 | 500 |
TBDQ60 * 60/45 độ | DNCB -63-250- PPV-A | 0.6-12 | SM 1-8- K2. 5- E | 1870 | 1682 | 700 |
TBDQ80 * 80/45 độ | DNCB -80-250- PPV-A | 0.6-12 | SM 1-8- K2. 5- E | 3016 | 2721 | 1000 |
Ghi chú:Lực đẩy lý thuyết và lực căng lý thuyết ở trên được tính trên áp suất khí quyển là 6 bar.
